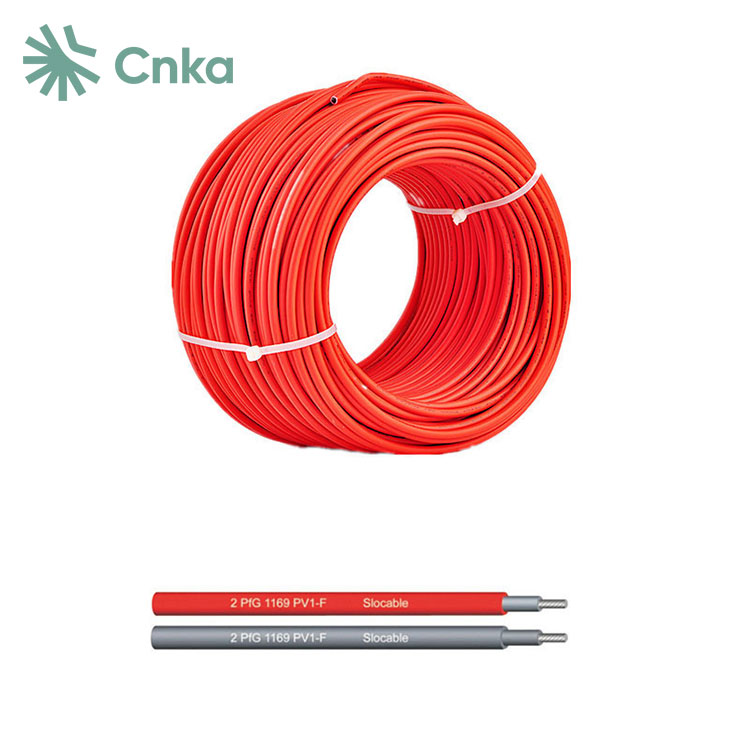

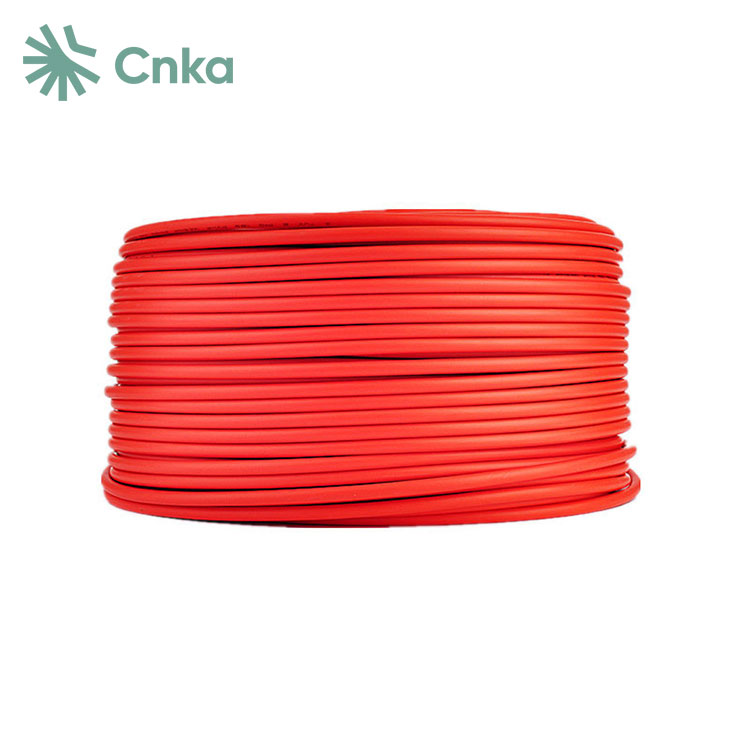

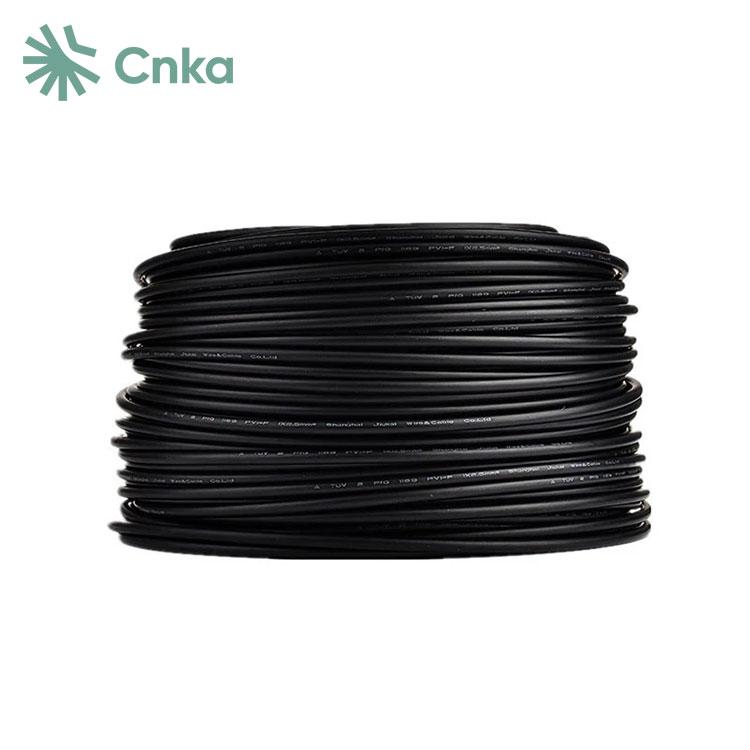

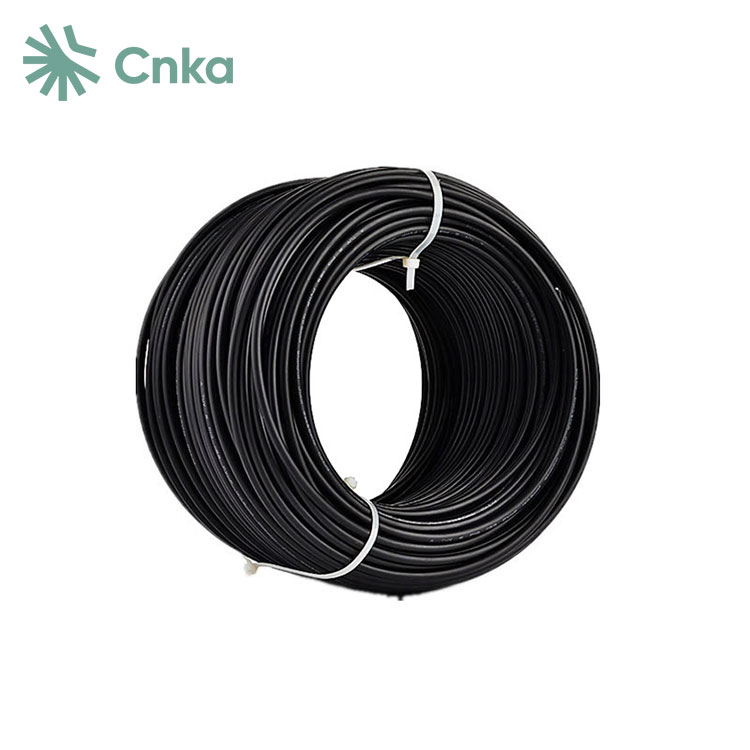

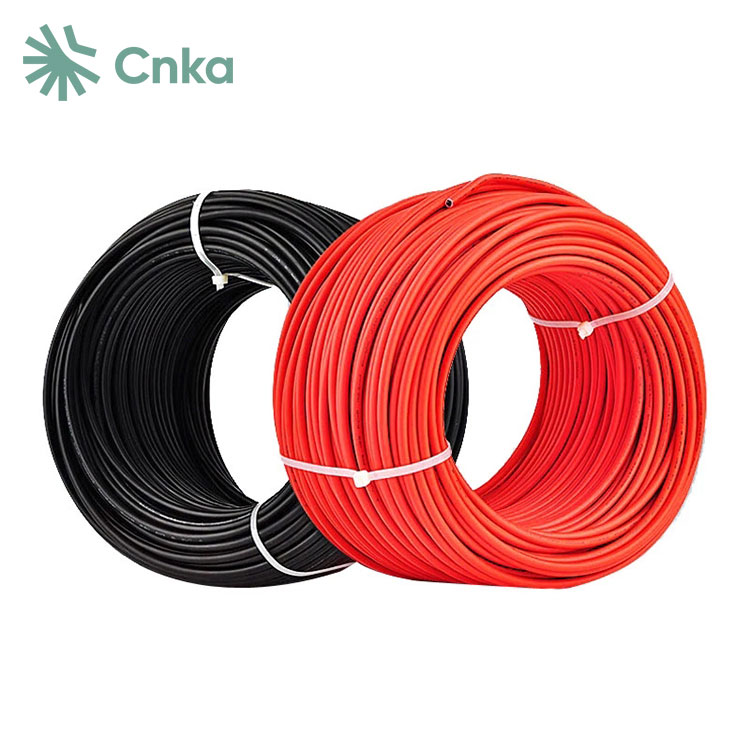

चाइना फ्याक्ट्री CNKA ले बाहिरी वातावरणका लागि डिजाइन गरिएको इजी-मेन्टेनेबल एड्भान्स्ड 4mm र 6mm PV केबलहरू प्रदान गर्दछ। यी विशेष फोटोभोल्टिक केबलहरूले विकिरण क्रसलिङ्किङबाट गुजर्छन्, जहाँ उच्च-ऊर्जा इलेक्ट्रोन बीमहरूले इन्सुलेट सामग्रीको आणविक संरचनालाई रैखिकबाट त्रि-आयामी नेटवर्कमा परिवर्तन गर्छन्। यस प्रक्रियाले केबलहरूको तापमान प्रतिरोध बढाउँछ। गैर-क्रसलिङ्क गरिएका केबलहरूको तुलनामा, इरेडिएटेड क्रसलिङ्क गरिएका केबलहरूले 90°C, 105°C, 125°C, 135°C, वा 150°C सम्मको तापक्रमको सामना गर्न सक्छन्, र भार सहन गर्ने क्षमतामा 15-50% वृद्धि देखाउँछन्। । यी केबलहरू अत्यधिक टिकाउ छन्, गम्भीर तापमान उतार-चढाव र रासायनिक क्षरणको सामना गर्न सक्षम छन्, तिनीहरूलाई 25 वर्ष भन्दा बढीको लागि बाहिरी प्रयोगको लागि उपयुक्त बनाउँछ।
|
टाइप गर्नुहोस् |
क्रस |
स्ट्र्यान्ड |
कन्डक्टर |
कन्डक्टर |
बाहिरी |
मूल्याङ्कन गरियो |
मूल्याङ्कन गरियो |
|
mm² |
No.xφ(mm) |
mm |
Ω/कि.मि |
mm |
VAC/DC |
A |
|
|
PV-1x2.5mm2 |
२.५ |
५० xφ०.२५ |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1x4.0mm2 |
४.० |
५६ xφ०.३ |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1x6.0mm2 |
६.० |
८४ xφ०.३ |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
तार |
कक्षा ५, टिन लगाएको |
|
इन्सुलेशन सामग्री |
XLPE |
|
डबल इन्सुलेटेड |
|
|
हलोजन-रहित |
|
|
तेल, ग्रीस, अक्सिजन विरुद्ध उच्च प्रतिरोध |
|
|
र ओजोन |
|
|
माइक्रोब प्रतिरोधी |
|
|
यूवी प्रतिरोधी |
|
|
उच्च पहिरन र घर्षण प्रतिरोध |
|
|
ज्वाला परीक्षण अनुसार |
DIN EN 50265-2-1 UL1571(VW-1) |
|
सबैभन्दा सानो अनुमति योग्य झुकाउने त्रिज्या |
5XD |
|
तापमान दायरा |
-40℃~+90℃ |
|
रंगहरू |
कालो/रातो |
· फ्लेम रिटार्डन्सी: 4mm र 6mm PV केबलहरूले EN 50265-2-1, IEC 60332-1, VDE 0482-32-1-2, र DIN EN 60332-1-2 सुरक्षा मापदण्डहरू अनुसार ज्वाला प्रतिरोधी आवश्यकताहरू पूरा गर्दछ। आगो को घटना मा।
· कम धुवाँ उत्सर्जन: केबलहरूले IEC 61034 र EN 50268 मापदण्डहरूको कम धुवाँ उत्सर्जन आवश्यकताहरूको पालना गर्दछ, जसले दहनको समयमा धुवाँ उत्पादनलाई कम गर्छ।
· ह्यालोजन-मुक्त: EN 50267-2-1 र IEC 60754-1 मापदण्डहरू अनुसार, केबलहरू हलोजन कम्पोनेन्टहरूबाट मुक्त छन्, हानिकारक ग्यास रिलिजको जोखिम कम गर्दछ।
· कम ग्यास क्षरण: केबलहरूले EN 50267-2-2 र IEC 60754-2 मापदण्डहरूको आवश्यकताहरू पूरा गर्दछ, उपकरणहरू सुरक्षित गर्न र सुरक्षा कायम राख्न कम ग्यास क्षरण सुनिश्चित गर्दछ।
फोटोभोल्टिक प्रणाली तारिङ दिशानिर्देश
1.DC र AC तारहरू विभाजन:
-DC सर्किट: फोटोभोल्टिक प्यानलहरू DC वितरण घटकहरूमा जडान गर्दछ।
-एसी सर्किट: इन्भर्टरलाई पावर ग्रिडमा जडान गर्दछ।
2. केबल व्यवस्थापन:
-ठूला र मध्यम आकारको फोटोभोल्टिक पावर प्लान्टहरूमा, धेरै DC केबलहरू प्रयोग गरिन्छ।
- मर्मतसम्भारमा सहजताका लागि प्रत्येक केबललाई तार नम्बरसहित लेबल गर्नुहोस्।
- कमजोर पावर लाइनहरूबाट बलियो पावर लाइनहरू अलग गर्नुहोस्।
-रुट सिग्नल लाइनहरू (जस्तै, 485 संचार) हस्तक्षेपबाट बच्न अलग।
3. तार स्थापना:
- केबलहरू सुरक्षित गर्न र व्यवस्थित गर्न कन्ड्युट्स र केबल ट्रेहरू प्रयोग गर्नुहोस्।
-बाह्य तत्वहरूमा तारहरूको जोखिमलाई कम गर्नुहोस्।
- सफा, तेर्सो, र ठाडो तारिङ मार्गहरू राख्नुहोस्।
- मर्मतसम्भारलाई सरल बनाउनका लागि नाली र ट्रे भित्र केबल जोड्ने काम नगर्नुहोस्।
4. विशेष विचारहरू:
-यदि तामाको तारलाई आल्मुनियमको तारले प्रतिस्थापन गर्दै हुनुहुन्छ भने, उचित जडान सुनिश्चित गर्न भरपर्दो तामा-एल्युमिनियम एडाप्टर टर्मिनलहरू प्रयोग गर्नुहोस्।
